Máy tiện CNC 6 INCH

Công ty TNHH Công nghệ Máy móc Chính xác Đông Quan Jide là một trong những nhà sản xuất và cung cấp máy tiện cnc 6 inch đáng tin cậy nhất ở Trung Quốc. Nếu bạn định bán buôn máy tiện cnc 6 inch chất lượng cao sản xuất tại Trung Quốc, vui lòng nhận báo giá và mẫu miễn phí từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Thông tin kỹ thuật

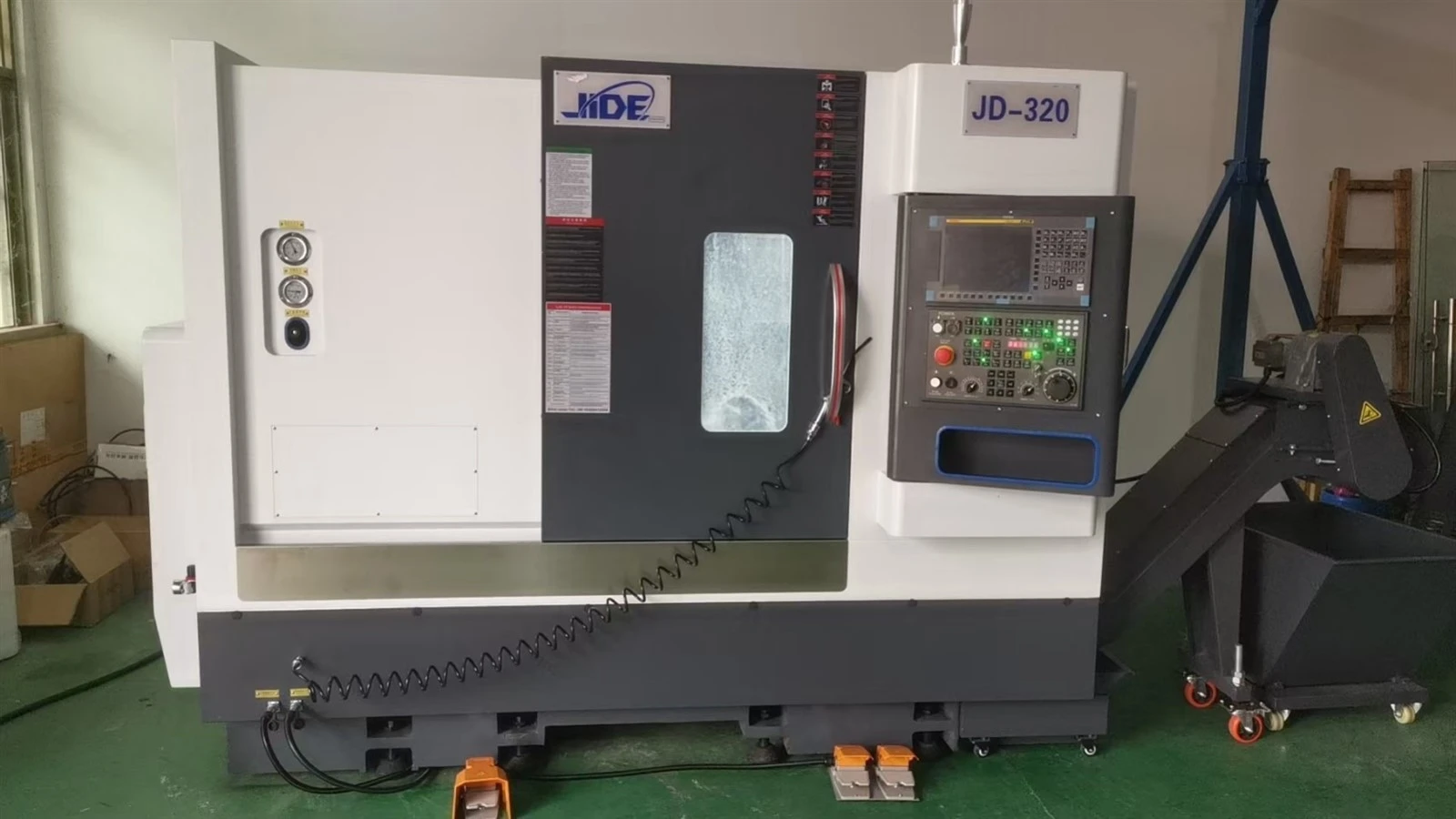

JD-320Máy tiện CNC sử dụng gang nặng-có độ bền cao, cấu trúc nhỏ gọn, độ bền tốt, độ cứng thích hợp, hệ số ma sát thấp và khả năng tự bôi trơn. Cấu trúc hộp tích hợp của bệ đế giúp tăng cường đáng kể độ cứng và độ ổn định tổng thể của máy công cụ. Nó có chức năng hấp thụ rung động, giúp giảm thất thoát dụng cụ và cải thiện chất lượng phôi. Nó cung cấp cho người dùng sự đảm bảo về hiệu quả cao và độ tin cậy cao khi sử dụng.

Các tính năng chính của máy này :

cácnghiêng 30 độbố trí cải thiện đáng kể độ cứng uốn và xoắn của máy công cụ khi làm việc.Chân giường tích hợpvới độ cứng cao và độ ổn định cao mang lại sự đảm bảo chắc chắn cho độ chính xác cao của toàn bộ máy.

Bộ phận trục chính là một trục chính độc lập (loại ống bọc). Hệ thống-trục chính có độ chính xác cao đã trải qua quá trình kiểm tra cân bằng động nghiêm ngặt với độ chính xác cao, khả năng duy trì độ chính xác tốt và độ ổn định nhiệt tốt. Tốc độ tối đa có thể đạt tới4000 vòng/phút. Độ chính xác cao, độ cứng cao, tốc độ cao và hiệu suất cao của bộ trục chính cho phép toàn bộ máy không chỉ hoàn thiện hoàn thiện mà còn thực hiện gia công thô và cắt nặng cho người dùng.

Đuôi xe được dẫn động bằng thủy lực và ống bọc ngoài tự động giãn nở và co lại với độ cứng tốt. Người dùng có thể sử dụng bảng điều khiển hoặc công tắc chân để điều khiển, giúp tiết kiệm thời gian, công sức và mang lại hiệu quả cao cho quá trình xử lý máy công cụ.

Cấu hình tiêu chuẩn của SWIFT Đài Loan 12ga tàuphụ trợtháp pháo cung cấp cho người dùng các bộ phận gia công thuận tiện, thiết thực và đáng tin cậy.

Hệ thống cấp liệu được điều khiển trực tiếp bởi động cơ servo có độ cứng, độ chính xác và đặc tính đáp ứng động tốt. Máy công cụ được trang bị ROLLER Đài LoanHIWIN/PMIray dẫn hướng vít.

6. Máy này cung cấp cho người dùng hệ thống thủy lực và bôi trơn hoàn chỉnh, sử dụng-bơm thủy lực và van thủy lực chất lượng cao cũng như các bộ phận khác để giảm đáng kể tỷ lệ hỏng hóc. Máy công cụ sử dụng bôi trơn tự động định lượng tập trung.

Cấu hình máy :

Thông số mũi trục chính A2-5 Thương hiệu hàng đầu Đài Loan

Fixture 6" Hollow Chuck Thương hiệu hàng đầu Đài Loan, xi lanh hàng đầu Đài Loan

Công suất động cơ chính khuyến nghị 5,5/7,5kw

Tốc độ trục chính tối đa cho phép 0-4000 vòng/phút

Đường kính thanh Φ45mm

Đường kính quay tối đa trên giường Φ430mm

Đường kính xử lý tối đa Φ320mm

Chiều dài xử lý tối đa 350mm

Thông số trục cấp liệu Thông số vít X/Zball 3210/3210

Thông số kỹ thuật của đường dẫn X/Z Đường dẫn tuyến tính con lăn 30/30

Hành trình giới hạn trục X/Z 160/450mm

Chế độ kết nối trục X/Z: kết nối trực tiếp khớp nối

Khuyến nghị công suất động cơ trục X/Z 8/12

Tháp pháo 80 chiều cao trung tâm Tháp pháo 12T Đài Loan SWIFT

Kích thước công cụ 20

Hành trình tối đa của ụ sau 280mm

Mẫu tay áo ụ MT4

Dạng ụ đẩy Xi lanh dầu

Dài X rộng X cao 2480X1650X1680

Trọng lượng về trọng lượng (KG) 3800

Cấu hình
Phần cắt của dụng cụ tiện bao gồm lưỡi cắt chính, lưỡi cắt phụ, mặt cào, mặt sườn và mặt sườn phụ. Hình dạng của nó được xác định bởi góc nghiêng ( o), góc hở ( o), góc lưỡi cắt chính (κr), góc nghiêng ( S), góc lưỡi cắt phụ (κr') và bán kính mũi (rε). Việc lựa chọn các tham số hình học này phụ thuộc vào nhiều yếu tố khác nhau và phải được xác định dựa trên các điều kiện cụ thể. Góc nghiêng ( o) được chọn theo thành phần và độ bền của vật liệu phôi; giá trị nhỏ hơn được chọn khi cắt vật liệu có độ bền-cao. Ví dụ: khi sử dụng dụng cụ tiện cacbua xi măng để cắt thép cacbon thông thường, góc trước được đặt trong khoảng từ 10 độ đến 15 độ, trong khi đó đối với thép crom-mangan hoặc thép cứng, góc cào nằm trong khoảng từ -2 độ đến -10 độ . Nói chung, góc hở được đặt trong khoảng từ 6 độ đến 10 độ. Góc lưỡi cắt chính (κr) được xác định bởi độ cứng của hệ thống gia công, thường dao động từ 30 độ đến 75 độ; giá trị lớn hơn được chọn khi độ cứng kém. Khi quay trục bậc, góc được đặt ở mức 90 độ hoặc lớn hơn để phù hợp với phương pháp cắt cụ thể.

Vật liệu
Bán kính mũi (rε) và góc cắt nhỏ (κr') thường được chọn dựa trên yêu cầu về độ nhám bề mặt. Góc nghiêng (S) được xác định bởi hướng dòng phoi mong muốn và độ bền lưỡi cắt. Cấu hình của mặt trước của dụng cụ (Hình 2) phụ thuộc chủ yếu vào các đặc tính của cả vật liệu phôi và vật liệu dụng cụ. Loại đơn giản nhất là mặt cào phẳng; mặt cào phẳng có góc dương phù hợp với-các dụng cụ tiện bằng thép tốc độ cao và các dụng cụ cacbua xi măng được sử dụng cho các nguyên công gia công tinh.
