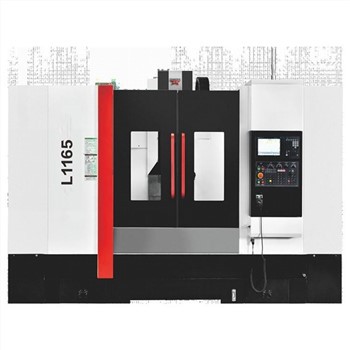

Trung tâm gia công CNC Model 1165

Tính năng của trung tâm gia công CNC Model 1165

· Toàn bộ máy sử dụng vật liệu đúc cát nhựa cao cấp, được xử lý bằng cách ủ, rung và lão hóa tự nhiên để loại bỏ ứng suất bên trong.

· Chân đế siêu rộng: Được đúc nguyên khối cung cấp khả năng chịu tải ổn định nhất. Với thiết kế tấm dẫn nước giúp chất lỏng cắt không bị rò rỉ.

· Cột xương cá: mở rộng nhịp của bề mặt khớp và cải thiện độ cứng của máy công cụ. · Phía sau động cơ trục Y: rút ngắn khoảng cách giữa phôi trên và phôi dưới và cải thiện sự tiện lợi khi xử lý.

Thiết kế đầu kiểu sườn: Các đường gân bên trong được làm dày và mở rộng để tăng cường độ cứng của cấu trúc và cải thiện đáng kể độ ổn định trong quá trình xử lý.

Tham số

Cấu hình chuẩn

· Vỏ bảo vệ hoàn toàn kèm theo

· Ethernet, thẻ CF và giao diện USB

· Hộp công cụ

· Động cơ trục chính

· Hệ thống dầu bôi trơn cấp liệu tự động tập trung trung tâm

· Bàn ủi nền móng và bu lông điều chỉnh

· Trục đai BT40 1000ORPM

·Hệ thống làm mát

· Súng bắn nước áp lực cao

· Đèn LED làm việc

· Làm sạch súng hơi

· Tay quay điện tử riêng biệt

·Bộ trao đổi nhiệt

. Đèn cảnh báo LED ba màu

· Hướng dẫn vận hành và bảo trì và dữ liệu mạch điều khiển

· Khai thác cứng nhắc

Mô hình trung tâm gia công CNC sẽ được kiểm soát chất lượng nghiêm túc trong quá trình sản xuất và sau khi sản xuất.

đo độ chính xác theo chiều dọc của tia laser và phôi gia công

Lời khuyên:

Tự học lập trình Trung tâm gia công CNC Model 1165, một điều không thể bỏ qua để bắt đầu!

1. Sự khác biệt và kết nối giữa M 00, M01, M02 và M30

Những người mới bắt đầu rất dễ nhầm lẫn nhiều mã M trên khi lập trình trung tâm gia công CNC sơ cấp. Nguyên nhân chủ yếu là do người mới học chưa hiểu rõ về quá trình sản xuất và gia công của trung tâm gia công CNC, nội dung một số giáo trình không được mô tả chi tiết. Sự khác biệt và kết nối của chúng như sau:

M 00 là hướng dẫn kết thúc chương trình. Khi chương trình được thực thi, quá trình chạy dao kết thúc và ổ trục chính dừng lại. Sau khi nhấn nút RUN một lần nữa, khối sau sẽ được thực hiện. Mấu chốt là người lập trình muốn dừng máy tiện CNC trong quá trình sản xuất (kiểm tra phôi sản phẩm, điều chỉnh, phay, v.v.).

M01 là một lệnh kết thúc chương trình tùy chọn. Khi chương trình được thực hiện, phím "kết thúc lựa chọn" trên bảng điều khiển ở trạng thái "BẬT", hiệu ứng này có thể là hợp lý, nếu không lệnh sẽ không hợp lệ. Hiệu quả thực tế sau khi thực hiện cũng giống như hiệu quả của M 00, thường gặp trong việc kiểm tra các thông số kỹ thuật quan trọng hoặc tạm ngừng hoạt động.

M02 là lệnh hoàn thành chương trình chính. Khi lệnh này được thực hiện, quá trình truyền dao kết thúc, ổ trục trục chính được kết thúc và chất làm lạnh bị tắt. Nhưng con trỏ chuột của chương trình dừng lại ở cuối chương trình.

M30 là lệnh hoàn thành chương trình chính. Hiệu ứng giống như M02, nhưng điểm khác biệt là con trỏ chuột quay trở lại đầu chương trình, không cần biết có các khối khác sau M30 hay không.

2. Việc sử dụng các địa chỉ chi tiết D và H cho các thông số chính của bù dao CNC

Trong một số máy công cụ CNC (chẳng hạn như FAUNC), các thông số chính của bù dao CNC D và H có chức năng giống nhau và có thể được trao đổi theo ý muốn. Tất cả đều chỉ ra tên địa chỉ chi tiết của bộ nhớ bù trong máy công cụ CNC, nhưng giá trị bù thực tế phụ thuộc vào Họ đưa ra quyết định dựa trên giá trị được đánh dấu trong địa chỉ chi tiết của số bù. Do đó, tại trung tâm gia công CNC, để tránh lỗi đánh máy tốt hơn, yếu tố con người nói chung yêu cầu H là địa chỉ chi tiết của phần bù chiều dài lưỡi cắt CNC, số bù từ 1 đến 20, và D là địa chỉ chi tiết của Lưỡi cắt CNC bán bù, và số bù từ 24. Số dần (20 dao của dao CNC).

Ví dụ: G {{0}} G43H1Z60.0;

G01G41D21X30.0Y45.0F150;

3. Ứng dụng của G92 và G 54- G59

G 54- G59 là tọa độ mặt phẳng được đặt trước khi bắt đầu sản xuất và chế biến và G92 là tọa độ mặt phẳng được đặt trong chương trình. Nếu sử dụng G 54- G59 thì không cần áp dụng G92, nếu không thì G 54- G59 sẽ bị thay thế và cần được ngăn chặn.

Lưu ý: (1) Khi G92 được áp dụng để đặt tọa độ mặt phẳng, việc áp dụng G 54- G59 sẽ không có tất cả các chức năng, trừ khi tắt nguồn và khởi động lại phần mềm hệ thống hoặc G92 sau đó được sử dụng để thiết lập sản phẩm mới mong muốn tọa độ mặt phẳng phôi. (2) Sau khi áp dụng chương trình G92, nếu máy tiện CNC không trở lại điểm ban đầu do G92 thiết lập, hãy chạy lại chương trình này. Vị trí địa lý hiện tại của máy tiện CNC trở thành điểm bắt đầu của tọa độ phôi sản phẩm mới, nơi dễ xảy ra tai nạn về an toàn. Vì vậy, nó phải được sử dụng một cách thận trọng.

4. Hướng dẫn chấm dứt

G04C _ / P _? là thời gian tạm dừng của lưỡi dao điều khiển chỉ số (đường chạy dao kết thúc, ổ trục trục chính không kết thúc) và giá trị được đánh dấu sau địa chỉ chi tiết P hoặc X là thời gian tạm dừng. Giá trị được đánh dấu sau X phải có chữ số thập phân, nếu không, nó được đo bằng một phần nghìn của giá trị được đánh dấu, sử dụng giây làm doanh nghiệp và giá trị được đánh dấu sau P không được có chữ số thập phân (nghĩa là, số nguyên là được chỉ định), và ms (ms) Là một doanh nghiệp. ?

Ví dụ: G 0 4? X2.0; hoặc G04? X2000;

Dừng lại trong 2 giây

G04?P2000;

Tuy nhiên, trong một số hướng dẫn sản xuất và gia công hệ thống lỗ (chẳng hạn như G82, G88 và G89), để đảm bảo tốt hơn độ nhám bề mặt của đáy lỗ, khi lưỡi cắt CNC được sản xuất và gia công đến đáy lỗ, nó cần phải tạm dừng thời gian thì chỉ sử dụng địa chỉ chi tiết P Cho biết nếu sử dụng địa chỉ chi tiết X để biểu thị thì hệ thống điều khiển tự động cho rằng X là tọa độ mặt phẳng trục X để tiến hành thực hiện.

Ví dụ: G82X8 0. 0 Y6 0. 0 Z -20. 0R5.0F200P2000;

Đấm (8 0. 0, 60.0) xuống đáy lỗ và dừng lại trong 2 giây

G82X80.0Y60.0Z-20.0R5.0F200X2.0;

Đục (2. 0, 6 0. 0) xuống đáy lỗ không dễ gì dừng lại.

5. Trong cùng một đoạn chương trình, cùng một lệnh (cùng một ký tự địa chỉ chi tiết) hoặc cùng một nhóm lệnh sẽ có hiệu lực sau khi xảy ra.

Ví dụ: G 0 1G9 0 Z3 0. {{1 0}} Z20.0F200; Việc triển khai là Z20.0 và trục Z ngay lập tức đạt đến Z20.0 thay vì Z30.0.

G 0 1G 00 X3 0. 0Y20.0F2 00 ;? G00 được thực hiện (mặc dù có giá trị F, G01 không được thực hiện).

Tuy nhiên, đối với các nhóm mã lệnh khác nhau, hiệu quả thực tế là như nhau khi lệnh được trao đổi trong cùng một khối.

Ví dụ: G9 0 G54G 00 X 0 Y 0 Z6 {{1 0}}. 0; và G 00 G90G54X0Y0Z60.0; như nhau.

6. Số thứ tự của đoạn chương trình

Số thứ tự của đoạn chương trình được biểu thị bằng địa chỉ chi tiết N. Nói chung, không gian lưu trữ bên trong của thiết bị máy công cụ CNC là tương đối hạn chế (64K). Để tiết kiệm không gian lưu trữ tốt hơn, số thứ tự của đoạn chương trình được bỏ qua. N chỉ cho biết mô hình của đoạn chương trình, có thể được sử dụng để tìm kiếm và viết chương trình một cách thuận tiện. Nó không có tất cả các ảnh hưởng đến quá trình sản xuất. Số sê-ri có thể tăng hoặc giảm, và nó không quy định rằng giá trị được đánh dấu có tính liên tục. Tuy nhiên, không thể bỏ qua một số hướng dẫn hệ thống tuần hoàn, hướng dẫn nhảy tự động, chương trình con và hướng dẫn hệ thống phản chiếu.
