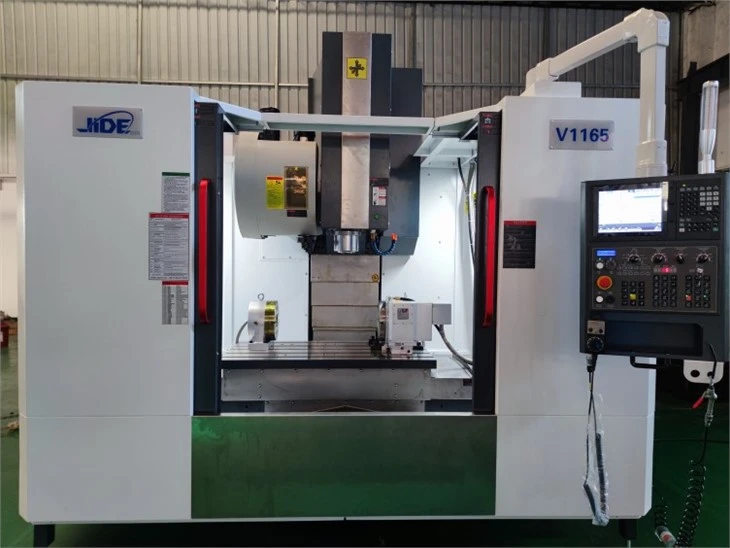

Nhà máy CNC chính xác cao

Thông số máy

Máy phay cnc có độ chính xác cao phù hợp với giao diện tương tác công thái học và hợp tác với ổ đĩa servo để hoàn thành các yêu cầu xử lý phay có độ chính xác cao. Máy phay cnc có độ chính xác cao phù hợp với giao diện tương tác công thái học và hợp tác với ổ đĩa servo để hoàn thành các yêu cầu xử lý phay có độ chính xác cao. Áp dụng tốc độ cao lên đến 12000 vòng / phút, ổ bi lực đẩy tiếp xúc góc có độ chính xác cao, độ cứng cao, khả năng chịu lực hướng trục và hướng tâm mạnh mẽ
Bộ trục chính tốc độ cao, độ chính xác cao, độ cứng cao thương hiệu Đài Loan, khả năng chịu lực hướng trục và hướng tâm mạnh, tốc độ lên tới 12000RPM;
Trục chính thông qua cấu trúc thổi khí trung tâm và hình nón bên trong của trục chính được làm sạch nhanh chóng bằng không khí áp suất cao trung tâm sau khi trục chính nhả dụng cụ, để đảm bảo độ chính xác của kẹp dụng cụ.

Hướng dẫn dòng thương hiệu Đài Loan đảm bảo độ chính xác gia công, tuổi thọ của máy công cụ, thanh vít bạc, tốc độ cao, hiệu quả vận hành cao, sinh nhiệt thấp và tốc độ cao.
Tất cả các thanh dẫn hướng X, Y và Z và vít me đều được niêm phong và bảo vệ, giúp đảm bảo hiệu quả độ sạch của vít dẫn và thanh dẫn hướng, đồng thời đảm bảo độ chính xác truyền động và chuyển động của máy công cụ.

Hệ thống bôi trơn dầu
Thung lũng sông Nhật Bản/HERG
Thiết bị bôi trơn tự động Kawatani Nhật Bản được sử dụng để thực hiện bôi trơn cưỡng bức cho từng bề mặt trượt và vít bi
· Khoảng thời gian tra dầu và lượng dầu có thể được điều chỉnh
Khi mức dầu quá thấp (thiếu dầu), máy sẽ hiển thị cảnh báo. Dầu bôi trơn là dầu bôi trơn dẫn hướng T68#.
· Hộp bôi trơn thể tích 2 lít
Công suất động cơ bôi trơn 150W, áp suất tối đa của hệ thống 5KG/CM2
Toàn bộ hệ thống bôi trơn bao phủ máy được trang bị các ống dẫn dầu có đường kính lớn bằng đồng nguyên chất. Bộ tách dầu được lắp đặt trên bàn làm việc, cột, thanh dẫn hướng và các bộ phận máy công cụ khác. Việc bôi trơn gián đoạn tự động theo thời gian và số lượng có thể bôi trơn mọi chi tiết một cách hiệu quả và hoạt động liên tục. ổn định.

Chất lượng tốt và cuộc sống lâu dài

Đế máy phay CNC có độ chính xác cao, ghế trượt, bàn làm việc, cột, đầu và các bộ phận cơ bản chính khác được làm bằng cấu trúc gang có độ cứng cao, và các sườn gia cố được phân bổ bên trong đế, và ghế trượt là một cấu trúc hộp, đảm bảo hiệu quả cao độ cứng và sức đề kháng của các bộ phận cơ bản. Uốn hiệu suất hấp thụ sốc; các bộ phận cơ bản được đúc bằng cát nhựa và được xử lý lão hóa, đảm bảo độ chính xác và ổn định của máy công cụ.

Bàn làm việc xử lý dập tắt
Nó có thể cải thiện độ bền, độ cứng và khả năng chống mài mòn của phôi và kéo dài tuổi thọ. Trung tâm gia công thẳng đứng với bàn làm việc được làm nguội và thanh dẫn hướng ổn định hơn về độ cứng cao, độ chính xác và độ cứng cao.

khung đúc
Bảo vệ bên trong bằng thép không gỉ dày
Lớp bảo vệ bên trong được làm bằng thép không gỉ 304. Tấm kim loại bên ngoài dày hơn 2 mm và độ an toàn cao hơn với kính GFRP. Giá đỡ bảo vệ bên trong đúc không dễ biến dạng và chắc chắn hơn khi sử dụng.

vòng bi nhập khẩu
Vòng bi nhập khẩu từ NACHI, NSK của Nhật Bản và TPI của Đài Loan được sử dụng, với độ ổn định cao và độ cứng chắc hơn.

· .·
1 Tiêu chuẩn chính xác của máy công cụ-
JB/T8771.2-1998
"Kiểm tra độ chính xác hình học của trung tâm gia công dọc"
JB/T8771.4-1998
"Kiểm tra độ chính xác định vị tuyến tính và độ chính xác định vị lặp lại của trung tâm gia công"
JB/T8771.7-1998
"Kiểm tra độ chính xác của các mẫu thử hoàn thiện trong Trung tâm gia công"
JB/T8801-1998
"Điều kiện kỹ thuật của trung tâm gia công"
Độ chính xác định vị: đất 0.007mm
Lặp lại độ chính xác định vị: ±0.003mm
-Kết cấu máy-
Máy phay cnc có độ chính xác cao được thiết kế và sản xuất theo tiêu chuẩn quốc tế ISO
Sáu bộ phận cơ bản của máy công cụ (đế, yên, bàn, cột, đầu trục chính)
Theo nguyên tắc thiết kế "độ bền cao thành mỏng", gang cường độ cao được sử dụng và cấu trúc được tối ưu hóa để có độ cứng tĩnh cao.
Hệ thống điện-
Tuân thủ GB/T5226.1-1996 Hệ thống tiêu chuẩn "Máy công nghiệp và thiết bị điện Phần thứ nhất: Điều kiện kỹ thuật chung" có chức năng khóa liên động, bảo vệ an toàn và tự chẩn đoán lỗi hoàn hảo, được trang bị giao diện truyền thông tiêu chuẩn RS232 và có thể được lập trình bằng đĩa mềm máy tính Lưu trữ có thể chọn các hệ thống khác theo yêu cầu của người dùng
