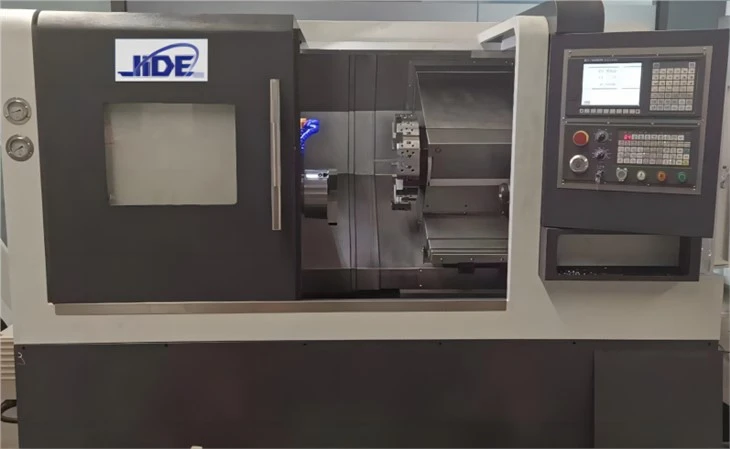

Máy tiện trung tâm CNC

Đường kính tiện tối đa trên giường 580 ㎜
Đường kính gia công tối đa trên pallet 300 ㎜
Chiều dài quay tối đa 500 ㎜
Phạm vi tốc độ trục chính 100-4000 vòng/phút
Công suất động cơ trục chính 11 KW
Số tháp pháo tối đa 12 380mm T

Gửi yêu cầu

Giơi thiệu sản phẩm

lathe

Thông số máy

Mục	tham số	đơn vị
Đường kính quay tối đa trên giường	580	㎜
Đường kính gia công tối đa trên pallet	300	㎜
Chiều dài quay tối đa	500	㎜
Phạm vi tốc độ trục chính	100-4000	vòng/phút
Công suất động cơ trục chính	11	KW
Số tháp pháo tối đa	12380mm	T
Hành trình trục X/hành trình trục Z	230/560	㎜
Chuyển động tối thiểu trục X/trục Z	0.001/0.001	㎜
Tốc độ di chuyển nhanh trục X/trục Z	24/24	mét/phút
Mô hình tay áo ụ	5#	MT
Ụ tay đột quỵ	100	mm
Độ chính xác định vị lặp lại trục X/trục Z	Nhỏ hơn hoặc bằng {{0}}.003/0.004	㎜
độ nhám bề mặt	Nhỏ hơn hoặc bằng 0.63	ô
lỗ khoan trục chính	Φ52	㎜
góc xiên	30	
Kích thước (dài X rộng X cao)	*284016501670*	㎜
Trọng lượng tịnh của máy	4800	Kilôgam

cnc slant bed lathe

Hệ thống điều khiển số máy tiện trung tâm CNC được trang bị hệ thống điều khiển số hai trục FANUC/SIEMENS /GSK/SYNTEC theo tiêu chuẩn, với hiệu suất hệ thống ổn định và dịch vụ hậu mãi thuận tiện và kịp thời.

Tháp pháo trạm 12-servo, thay đổi công cụ nhanh, tỷ lệ hỏng hóc thấp.

Đinh ốc
Vít chính xác bóng thương hiệu HIWIN / PMI tiêu chuẩn, truyền động chính xác, chống mài mòn, yên tĩnh, tuổi thọ cao.
Vòng bi FAG/NSK tiêu chuẩn, tốc độ cao, tiếng ồn thấp, độ chính xác cao, chịu nhiệt độ cao, tuổi thọ dài.

BMT turret

hydraulic chuck

Phát hiện chính xác là sự đảm bảo cho độ chính xác của máy tiện trung tâm CNC
Thiết bị ánh sáng máy sao chụp 24-48 giờ
Thanh trục vít—phát hiện nhiệt độ vòng bi
Độ rung trục chính phát hiện cân bằng động
Độ chính xác tròn của phát hiện bóng
Renishaw Laser Kiểm tra Vương quốc Anh
Kiểm tra toàn diện các mẫu thử trước khi xuất xưởng

testing
